2D/3D/CAD数据

在此可下载SELN产品的2D/3D CAD数据。PARTcommunity是由CADENAS GmbH提供的免费下载CAD数据的服务。

  • 手动位移平台LBX40-□
  • 3D预览
  • 参数

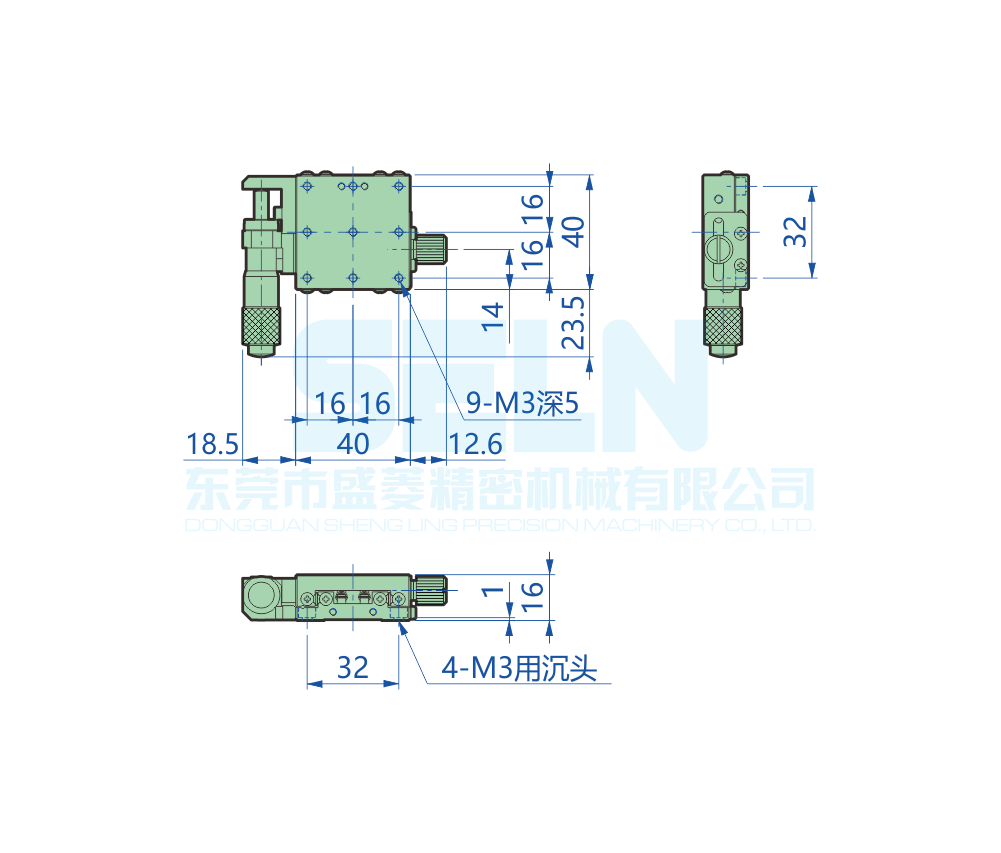

  • 尺寸图纸
  • 型号说明
  • LBX40-L复制

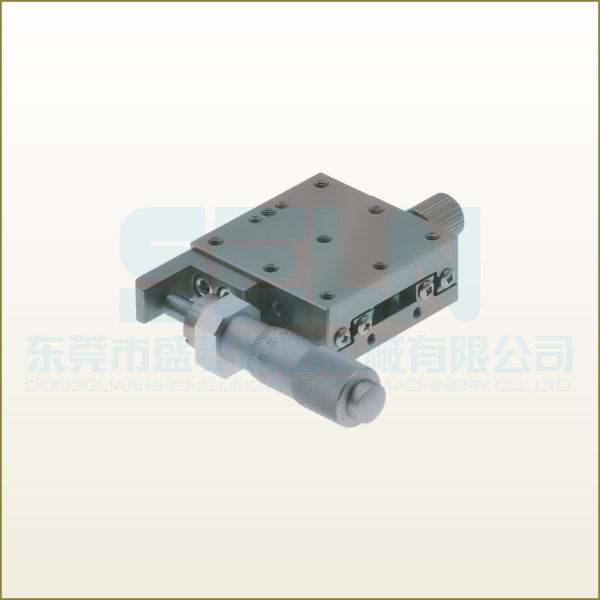

  • 型号: LBX40-L
    移动方向: X轴一个方向
    主体材质 : SUS440C
    驱动方式: 微分头
    导轨方式: 线性滚珠型
    台面大小: 40mm×40mm
    台面厚度: 16mm
    中心高度:
    移动行程: ±6.5mm
    螺距:
    负载: 98N(10kgf)
    最小刻度: 0.01mm
    移动平行度: ≤0.005mm/13mm
    直线度:
    微分头每格:
    每圈行程:
    同心度:
    平行度: 0.02mm
    重量: 0.23kg
  • LBX40-L
