类别
2D/3D/CAD数据

在此可下载SELN产品的2D/3D CAD数据。PARTcommunity是由CADENAS GmbH提供的免费下载CAD数据的服务。

  • ELCSG16-直连式
  • 3D预览

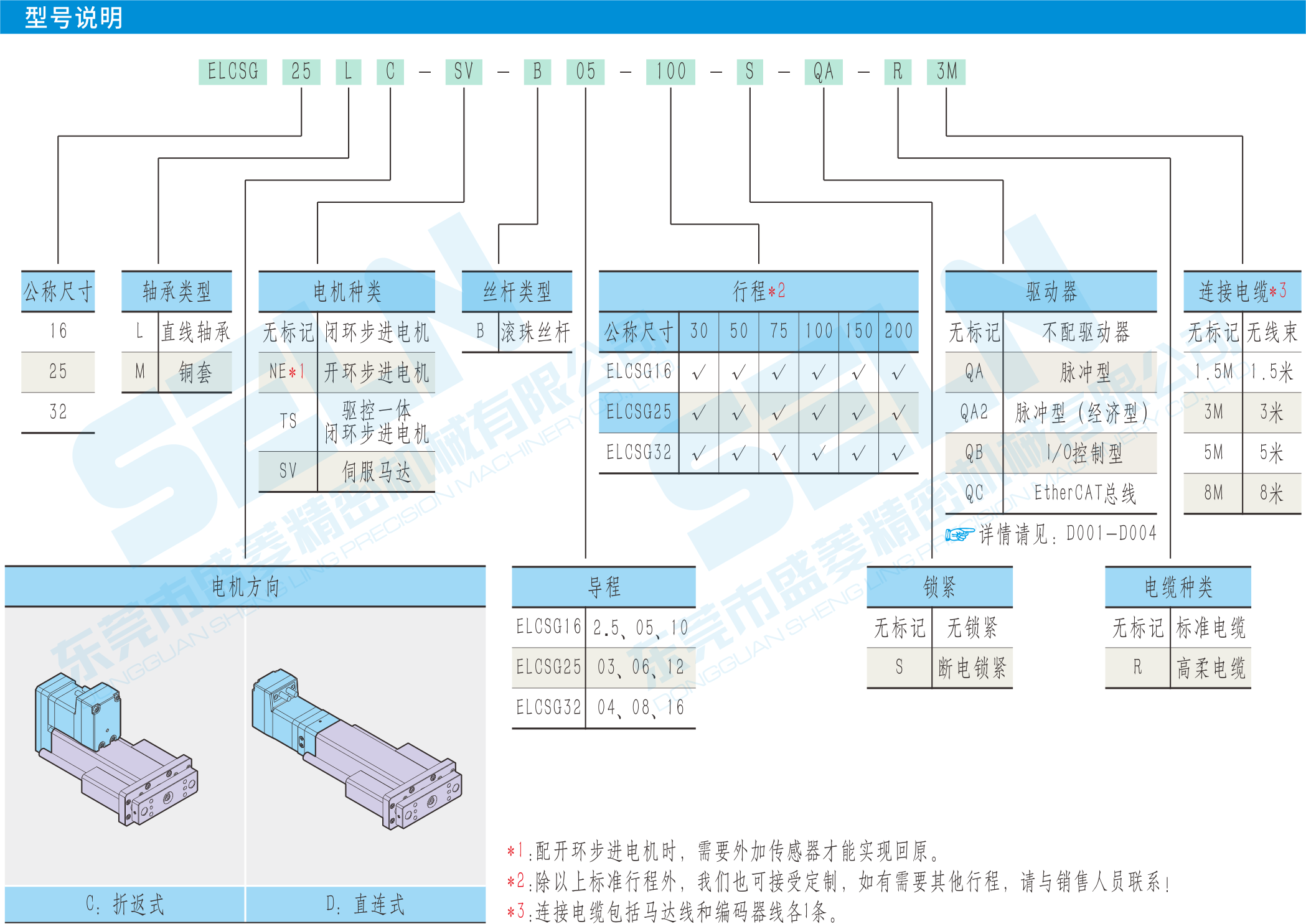

  • 型号说明

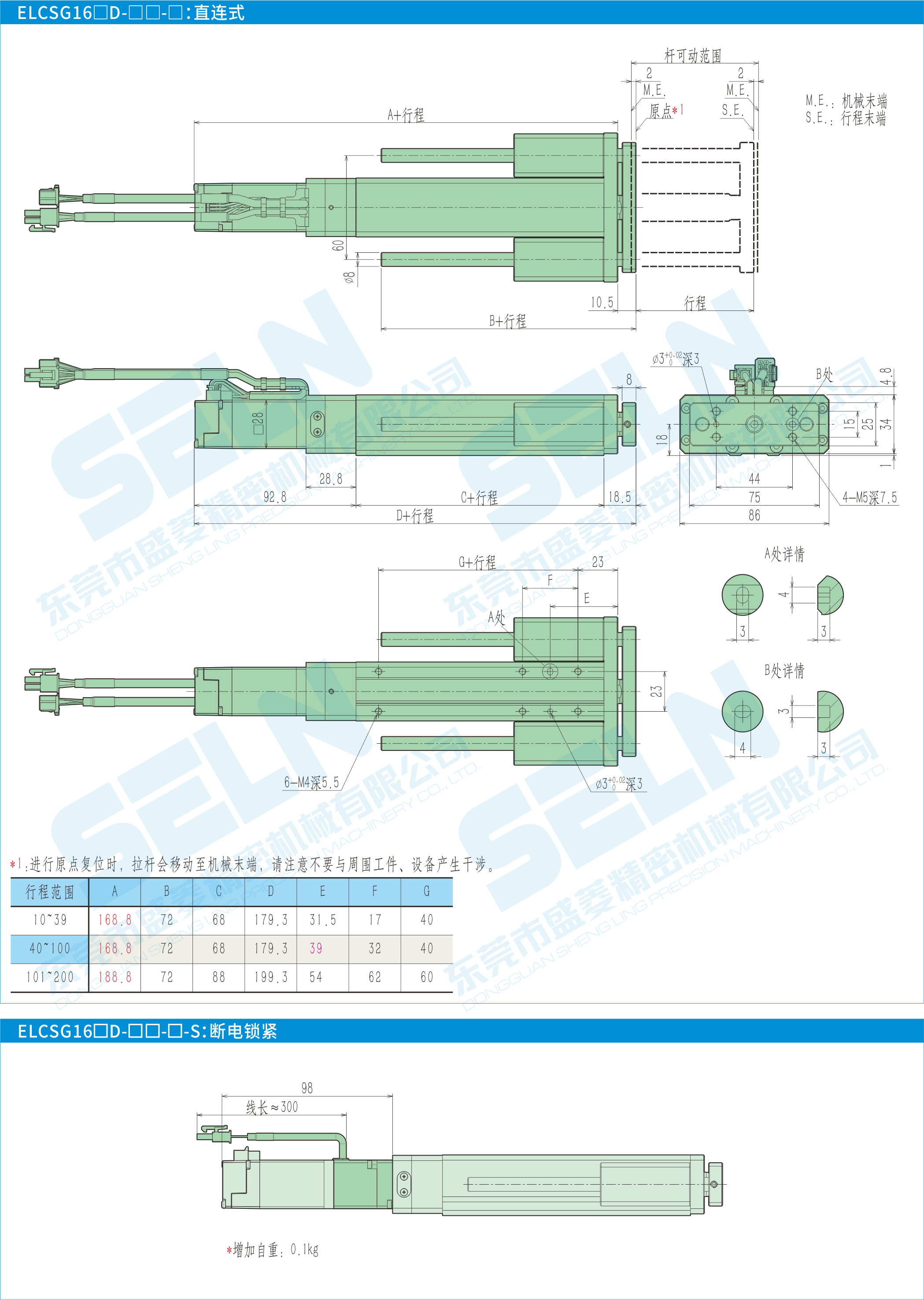

  • 尺寸图纸

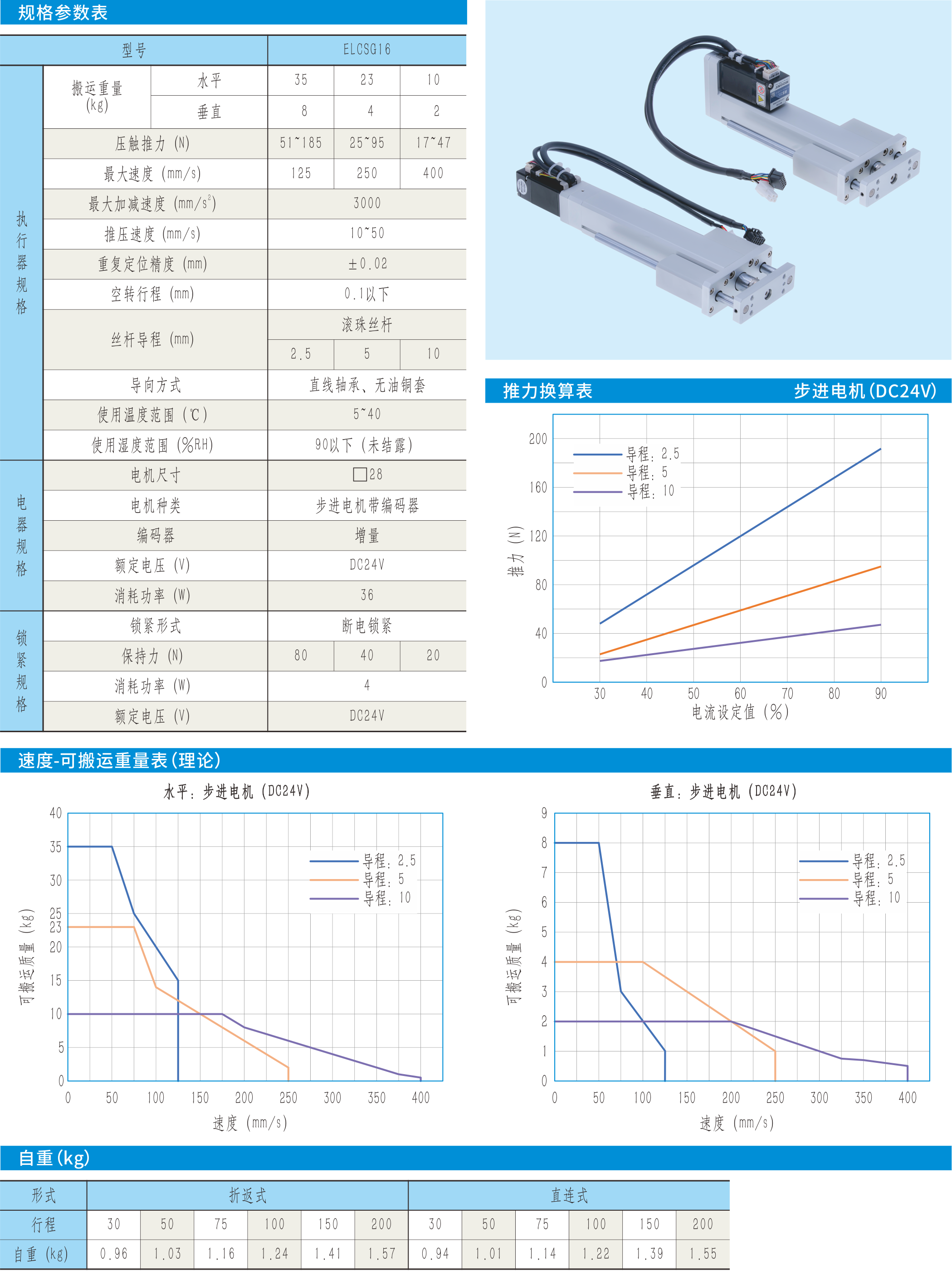

  • 规格参数
  • 加载中,请等待...

  • 型号说明
  • 尺寸图纸
  • 规格参数
1公称尺寸
16
25
32
2轴承类型
L直线轴承
M铜套
3电机方向
C折返式
D直连式
4电机种类
无标记闭环步进电机
NE开环步进电机
TS驱控一体闭环步进电机
SV伺服马达
5丝杆类型
B滚珠丝杆
公称尺寸6导程
162.5、05、10
2503、06、12
3204、08、16
公称尺寸7行程
305075100150200
ELCSG16
ELCSG25
ELCSG32
8锁紧
无标记无锁紧
S断电锁紧
9驱动器
无标记不配件驱动器
QA脉冲型
QA2脉冲型(经济型)
QBI/O控制型
QCEtherCAT总线
10电缆种类
无标记标准电缆
R高柔电缆
11连接电缆
无标记无线束
1.5M1.5米
3M3米
5M5米
8M8米
