类别
2D/3D/CAD数据

在此可下载SELN产品的2D/3D CAD数据。PARTcommunity是由CADENAS GmbH提供的免费下载CAD数据的服务。

  • ELCSP25-直连式无电机
  • 3D预览
  • 型号说明

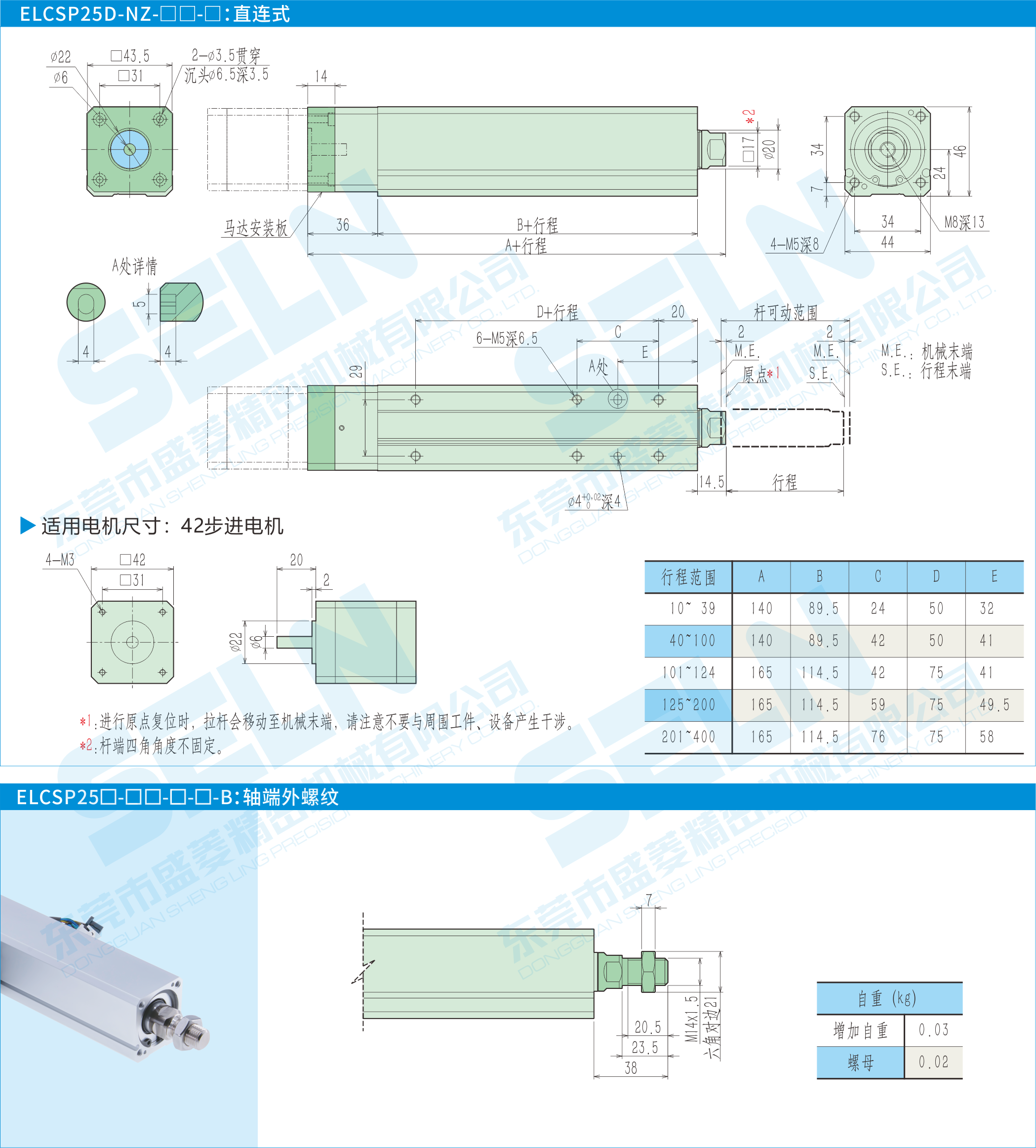

  • 尺寸图纸

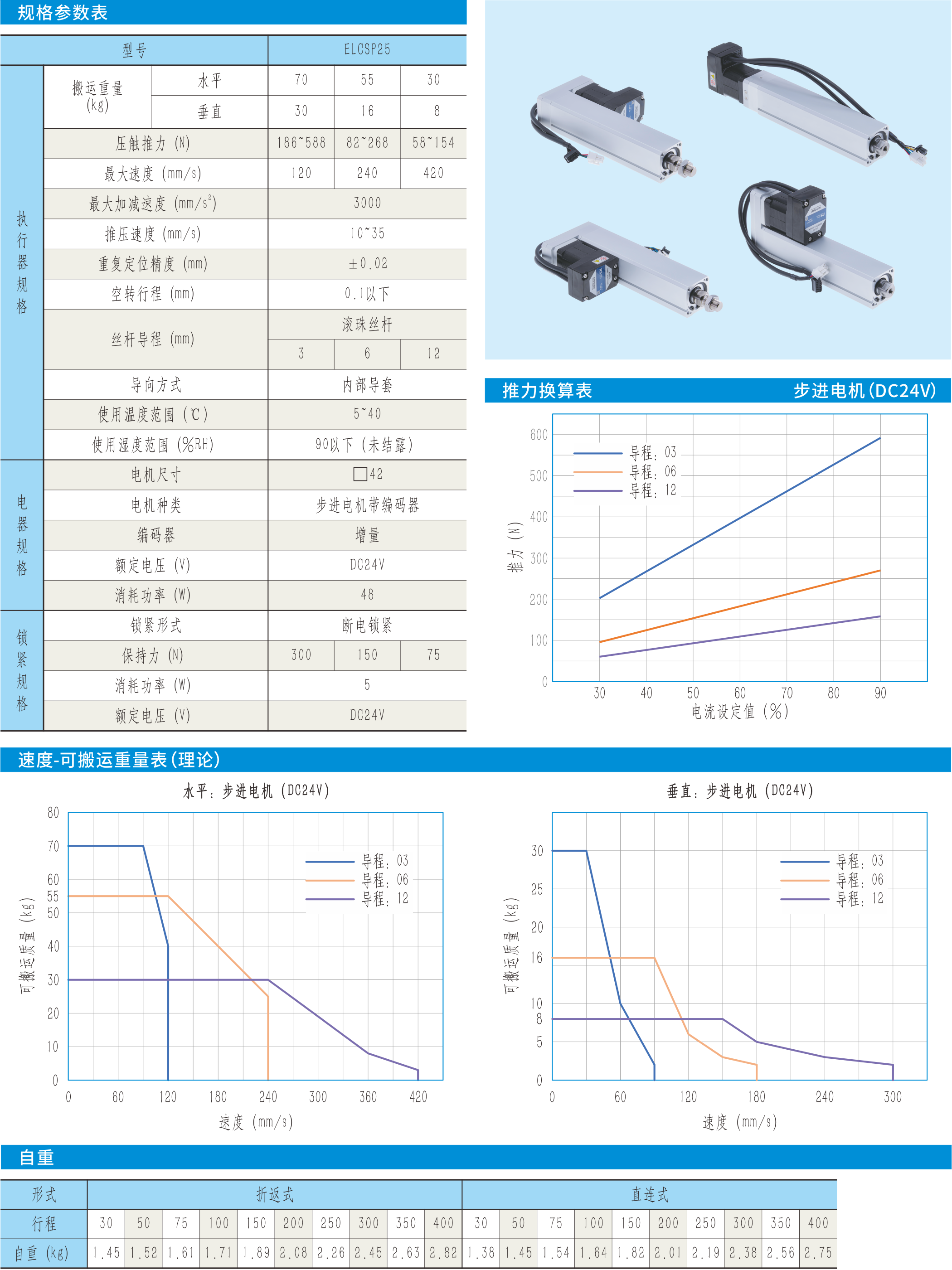

  • 规格参数

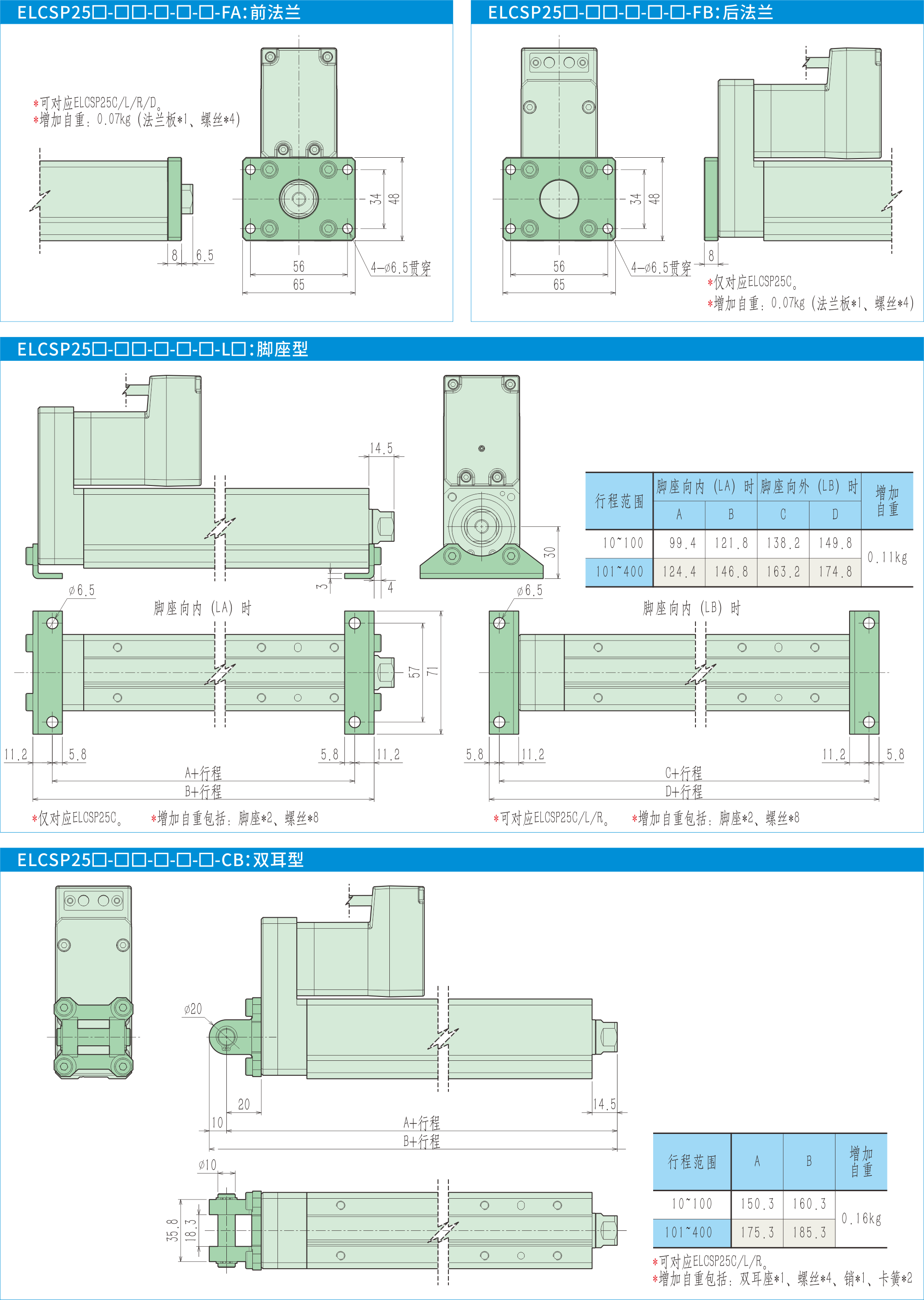

  • 安装附件

  • 加载中，请等待...

  • 型号说明
  • 尺寸图纸
  • 规格参数
  • 安装附件
1公称尺寸
16
25
32
2电机方向
C上侧折返
L左侧折返
R右侧折返
D直连安装
3电机种类
NZ步进电机
NZ01伺服马达
NZ02伺服马达
4丝杆类型
B滚珠丝杆
公称尺寸5导程
162.5、05、10
2503、06、12
3204、08、16
公称尺寸6行程
305075100150200250300350400450500
ELCSP16✓✓✓✓✓✓✓✓
ELCSP25✓✓✓✓✓✓✓✓✓✓
ELCSP32✓✓✓✓✓✓✓✓✓✓✓✓
7杆端螺纹
M内螺纹
B外螺纹
8附件形式
无标记无附件
LB脚座型(外)
FA前法兰
CB双耳型
FB后法兰
LA脚座型(内)
