手动位移平台LBX60-□-H20
*请选择型号:
LBX60-C-H20
LBX60-L-H20
LBX60-R-H20
3D预览
参数

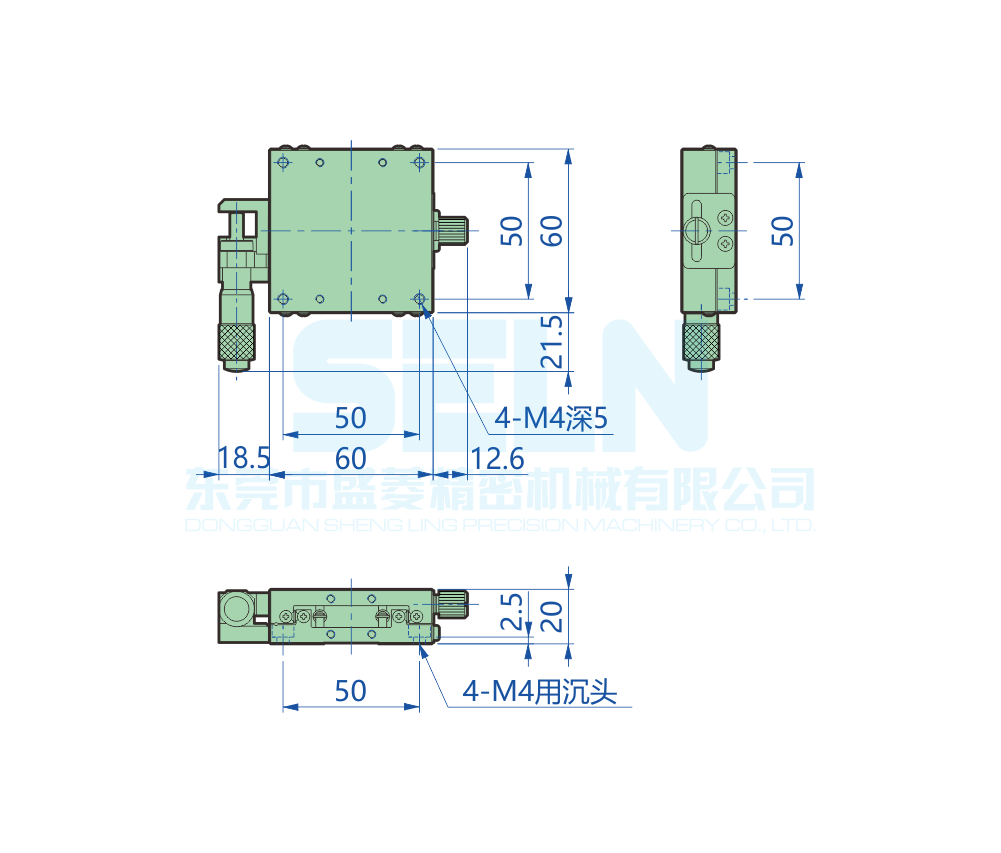

尺寸图纸
型号说明
LBX60-L-H20
复制
型号:
LBX60-L-H20
移动方向:
X轴一个方向
主体材质 :
Gcr15
驱动方式:
微分头
导轨方式:
线性滚珠型
台面大小:
60mm×60mm
台面厚度:
20mm
中心高度:
移动行程:
±6.5mm
螺距:
负载:
196N(20kgf)
最小刻度:
0.01mm
移动平行度:
≤0.005mm/13mm
直线度:
微分头每格:
每圈行程:
同心度:
平行度:
0.02mm
重量:
0.47kg
